Hei.
Er rimelig ny her inne, men tenkte og vise fram noe jeg laget i dag.

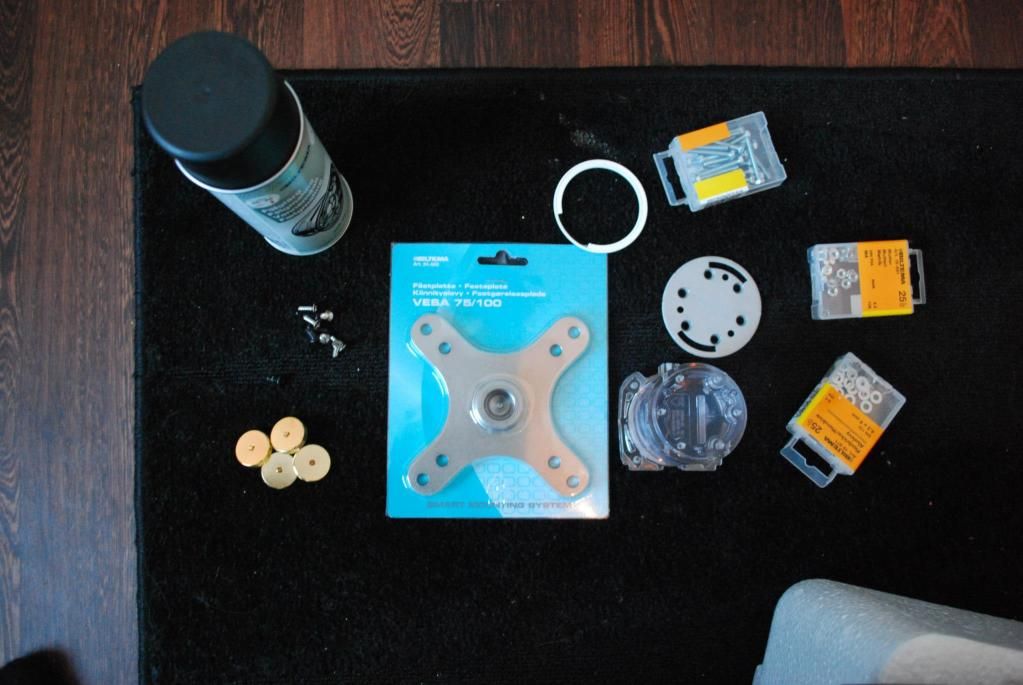

Som sikker mange vet så er Epson tw9000 rimelig stor og for og plasere denne på en hylle så trengs det en ganske stor hylle noe jeg syns blir lit for "Mye" i forhold til stua. Så jeg laget meg et enkelt men fullt justerbart tak feste. Noen små deler fra Biltema og noe fra en gammel tv jeg hadde :mrgreen:




Brukte en Aluminiums plate som jeg merket av hvor projektoren skulle plasseres.

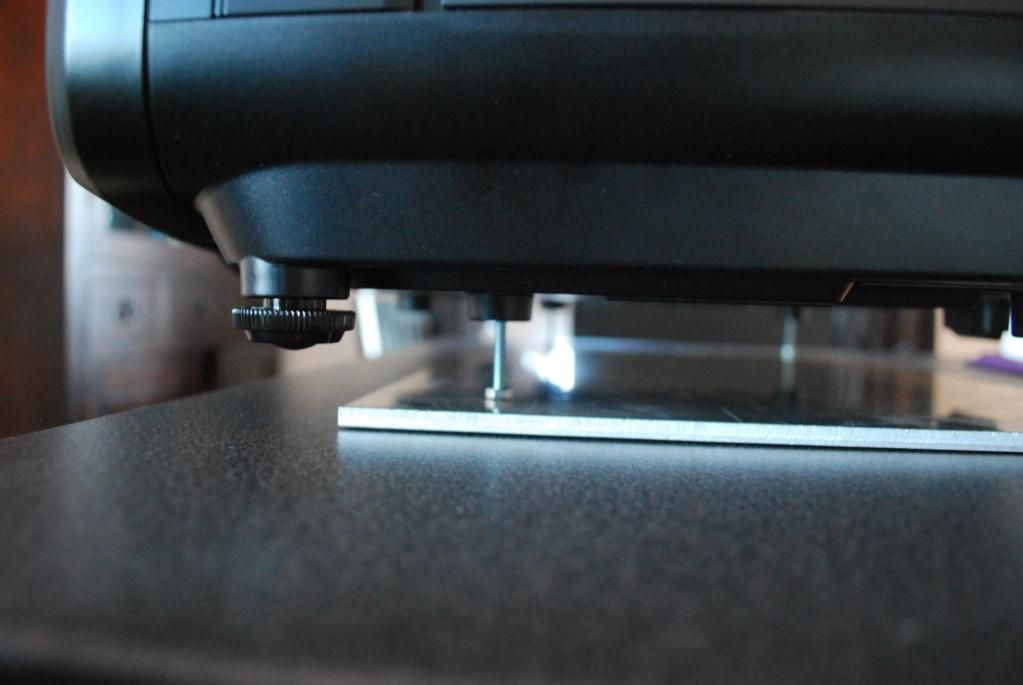

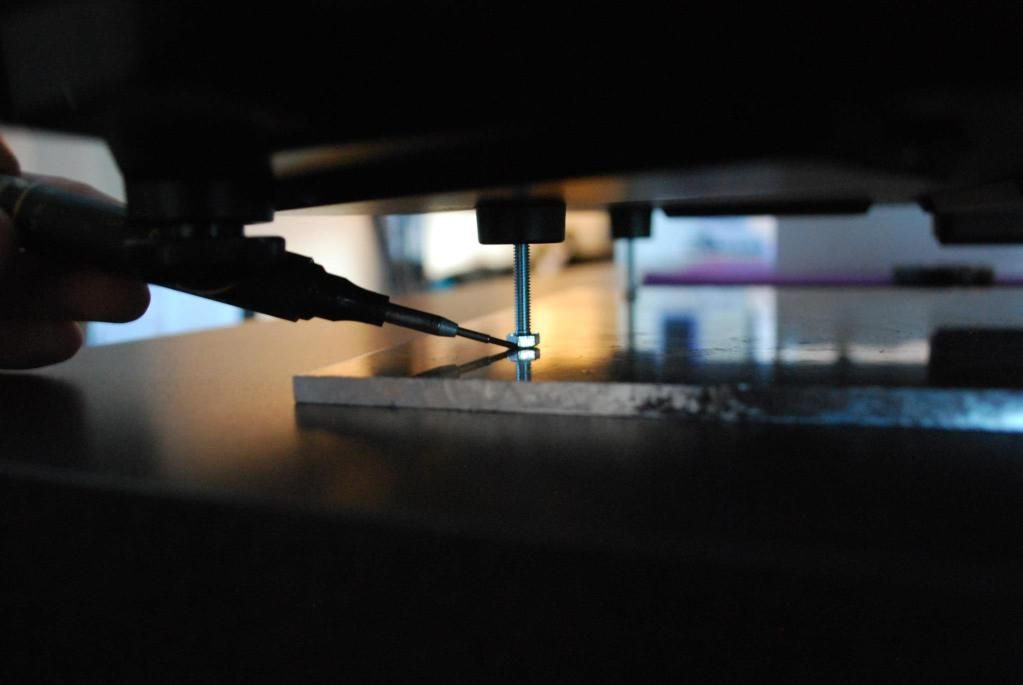

Ferdig merket. Brukte en skarp skrue for og lage et senter hull

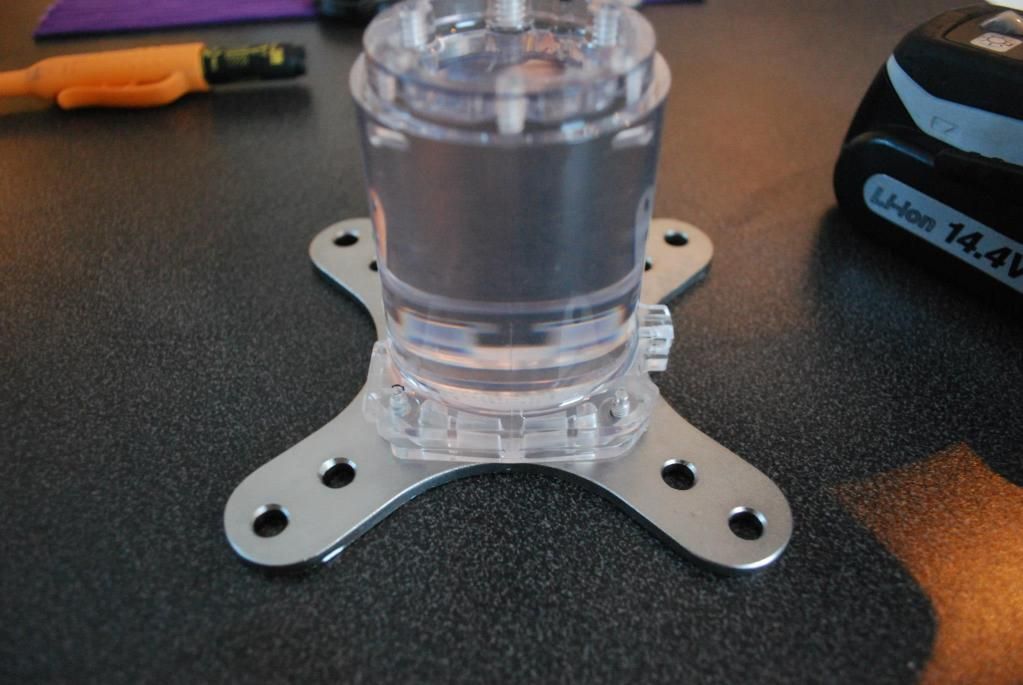

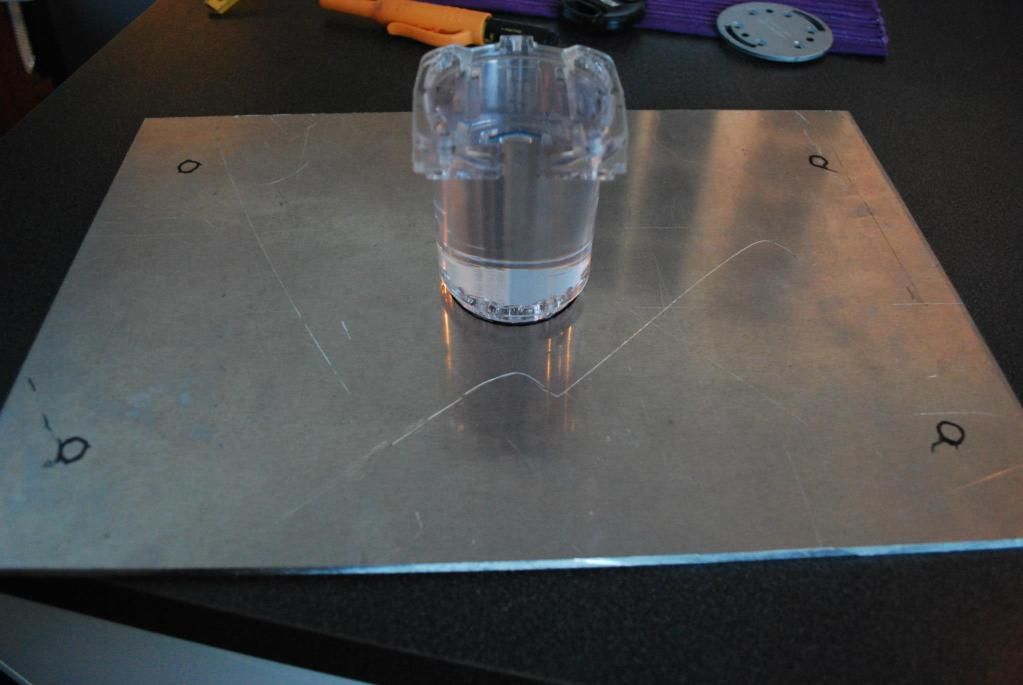

Her merker jeg av for midt "staget" som jeg hadde fra den gammle tv'n ( dette er foten som tv'n sto fastmontert på )


Merkes av for skrue hull. dette er plata som skal være takfestet.

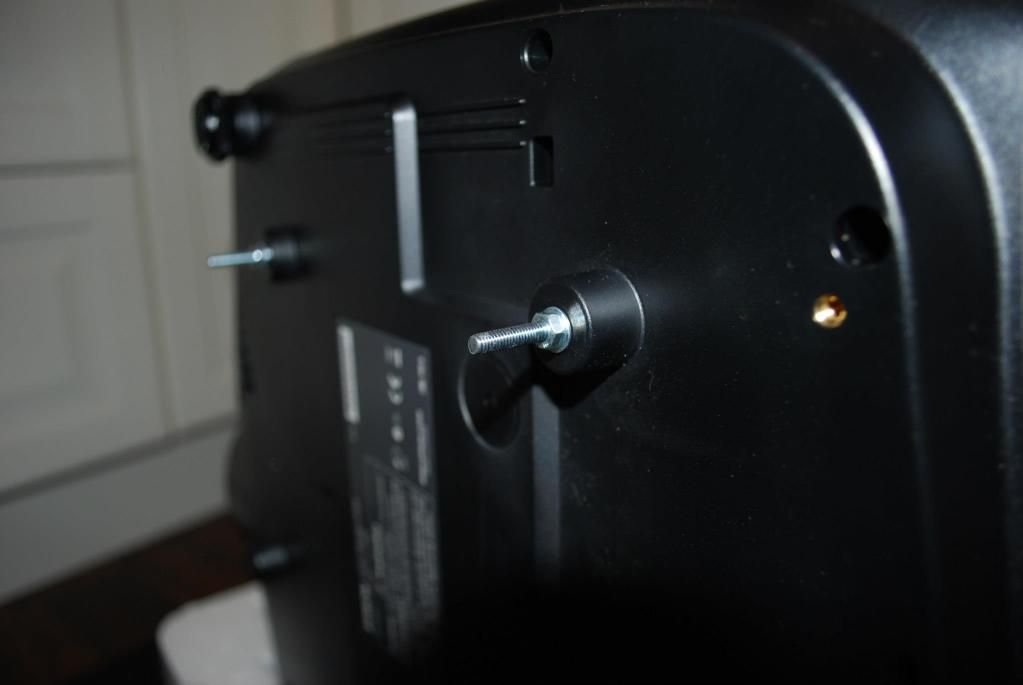

M4 x 30mm skruer med avkappet hode. låst til projetoren med skive og mutter.

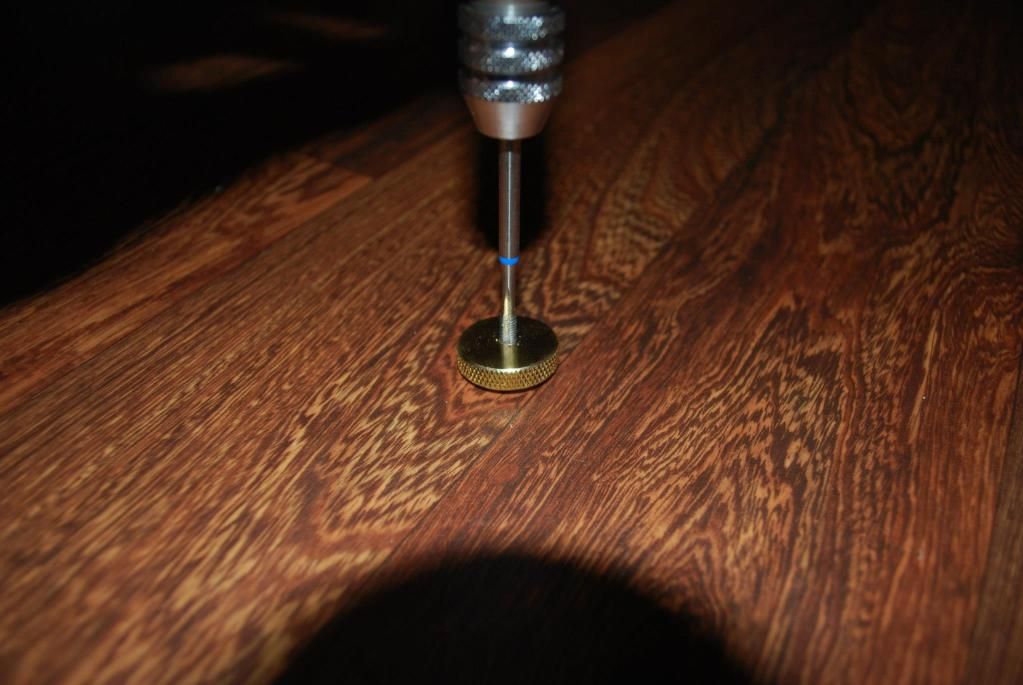

Disse skal jeg bruke til justering av projektoren. Dette er faktisk spikes som jeg kjøpte på biltema, borres hull og gjenges med en M4 gjenge tapp. Geniale justerings muttre, Ikke sant ? :)

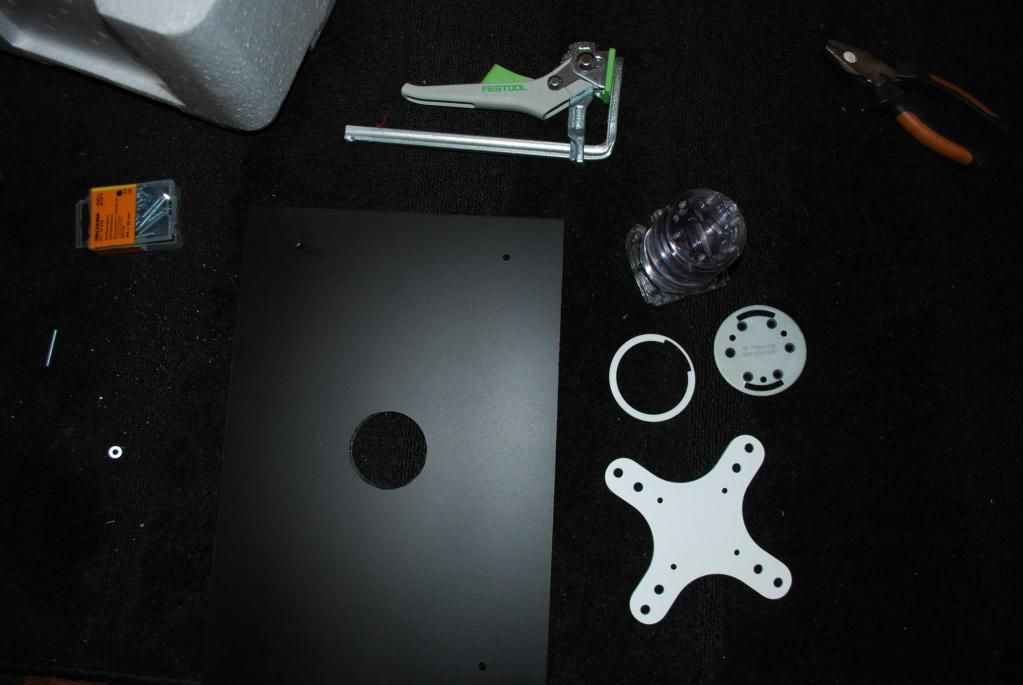

Delene som er ferdig borret og Lakkert.

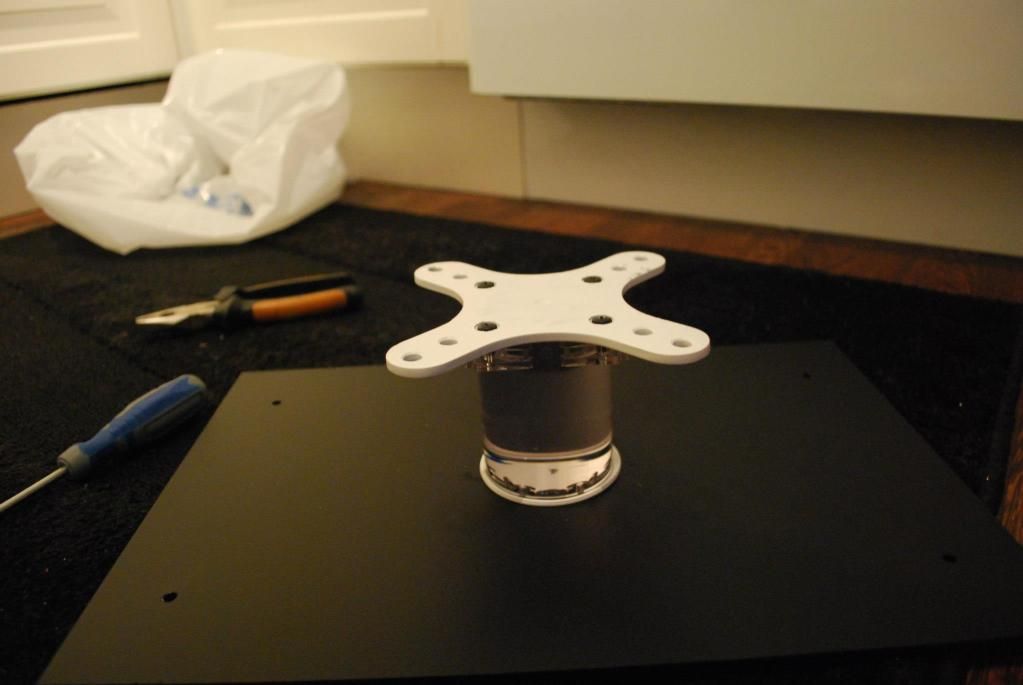

Montering av delene.

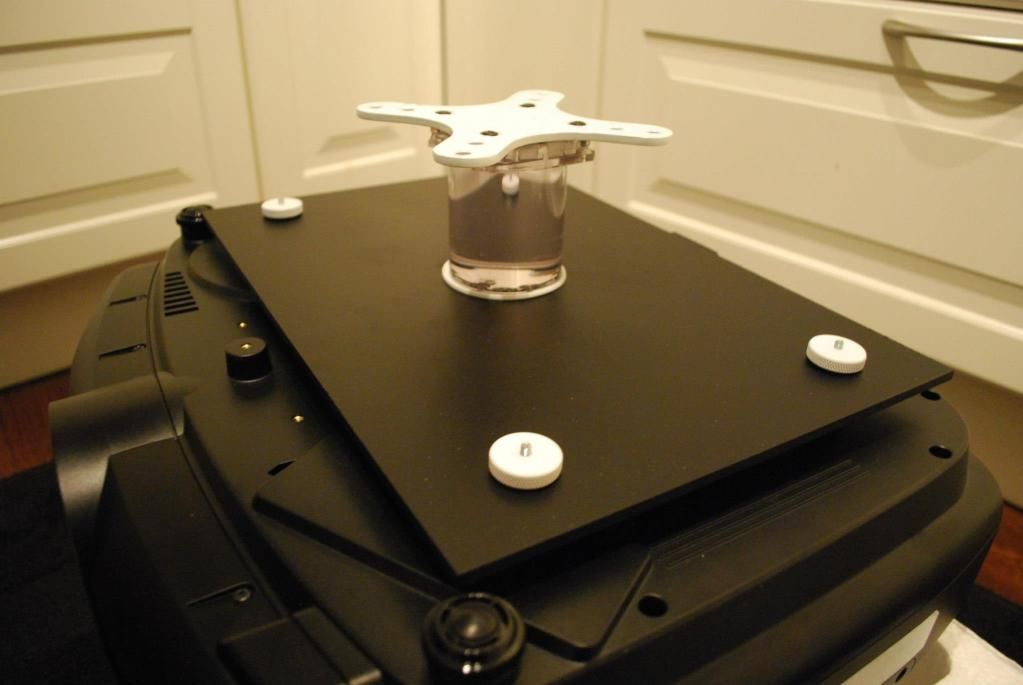

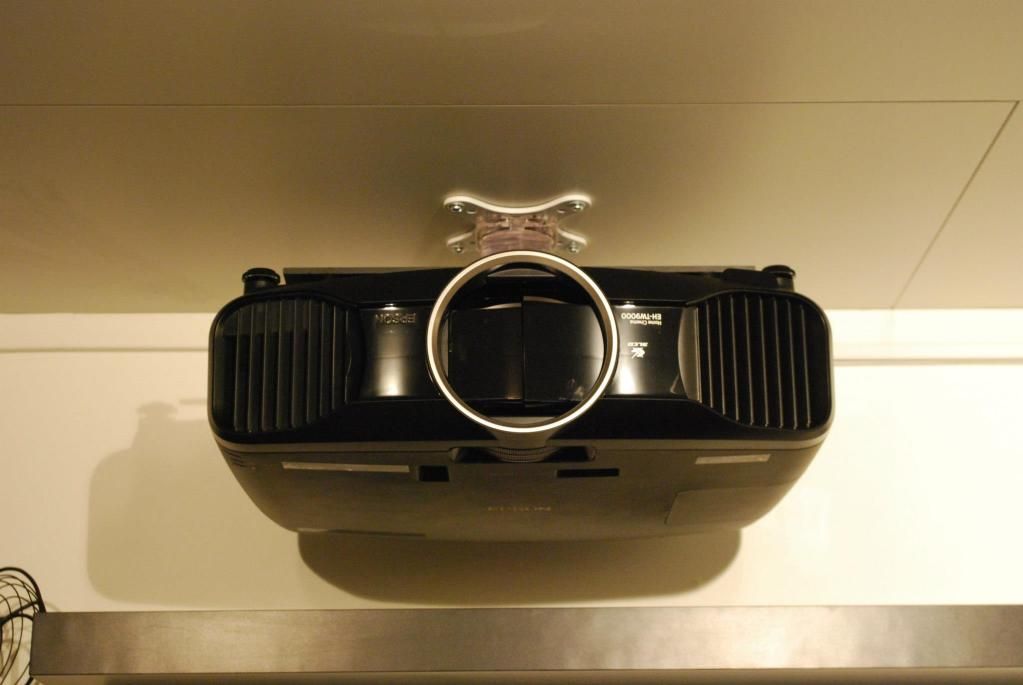

Ferdig montert på projektoren.

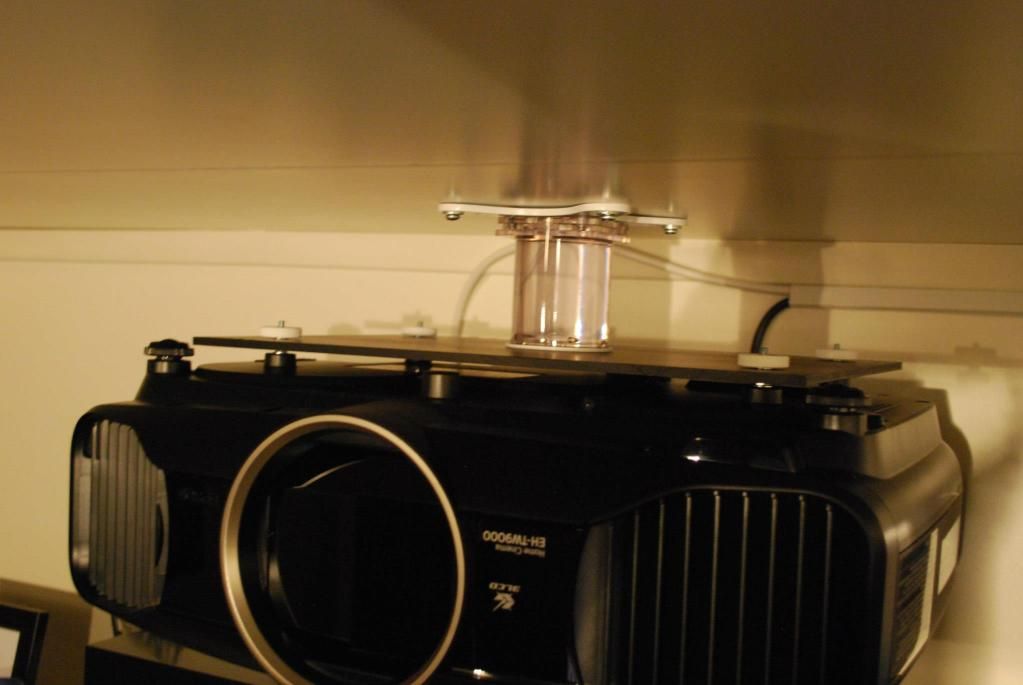

Her ser dere justerings muttrene samt opphenget. de funket perfekt og klarte lett og justre projektoren 100% i vater !




Testet ut med og henge ca 25kg i 1 time. så da klarer den vel 8,5 kg livet ut :)
Dette var det jeg hadde for denne gang.


Dimacruz

Medlem
17 Feb 2003
2.694
0
36
Jøssameg. Så jo veldig fint ut det der da. Skulle ønske jeg var så kreativ :)


Exide

Medlem
21 Apr 2009
336
0
0
Dimacruz skrev:
Jøssameg. Så jo veldig fint ut det der da. Skulle ønske jeg var så kreativ :)
Takker så mye.
Er bare og la fantasien gå fritt så kommer ide'ene fort 8)


Wessey

Medlem
12 Sep 2005
996
0
0
39
Og der fikk jeg tips på hvordan man kan markere der man skal borre hull til projektorskruene... Takk for det.


Exide

Medlem
21 Apr 2009
336
0
0
Wessey skrev:
Og der fikk jeg tips på hvordan man kan markere der man skal borre hull til projektorskruene... Takk for det.
Skulle jeg ha vært enda mer nøyaktig hadde jeg kappet hode av skruen før jeg merket. Men dette ble bra nok. bare husk og lag skrue hullet lit større en selve skruen, slik at du ha mulighet til og justere projektoren. om du lager ala samme feste som meg da :)


Wessey

Medlem
12 Sep 2005
996
0
0
39
Exide skrev:
Skulle jeg ha vært enda mer nøyaktig hadde jeg kappet hode av skruen før jeg merket. Men dette ble bra nok. bare husk og lag skrue hullet lit større en selve skruen, slik at du ha mulighet til og justere projektoren. om du lager ala samme feste som meg da :)
Skal snekre sammen en løsning selv i helgen, men blir relativt forskjellig fra din..


Mr_Stian

Medlem
8 Aug 2012
489
0
0
Dette har jeg ikke tenkt på før. Bygge eget takfeste! :)

Ser du har kjøpt den festeplaten til taket på Biltema. Har du varenummeret på den? Finner den ikke på hjemmesidene deres ser du! :)


Exide

Medlem
21 Apr 2009
336
0
0
Mr_Stian skrev:
Dette har jeg ikke tenkt på før. Bygge eget takfeste! :)

Ser du har kjøpt den festeplaten til taket på Biltema. Har du varenummeret på den? Finner den ikke på hjemmesidene deres ser du! :)
Hei.
Finner heller ikke denne på hjemmsiden til Biltema. men heter VESA 75 tror jeg. VESA brakett.


Mr_Stian

Medlem
8 Aug 2012
489
0
0
Du har ikke mulighet for og sjekke originalbildet ditt om du ser det bedre der? Står oppe i høyre hjørne. Men greier ikke å se nummeret på det du har lagt ut hit! :)


Exide

Medlem
21 Apr 2009
336
0
0
Må også legge til at jeg kappet / slipte bort den "muttra" slik at den ble helt plan


Mr_Stian

Medlem
8 Aug 2012
489
0
0
Her er mitt hjemmelaga oppheng for PJ. Laget til en Epson TW9100, så samme greia som til 9000.
